重庆龙都管道有限公司

形态：	液体	连接方法：	焊接
截面形状：	圆形	直径：	DN301及以上
种类：	水	型号：
规格：	6-30	商标：	龙都
包装：	散装	产量：	10000

客户的一致反应是，给水钢管道水泥砂浆衬里所形成隔水隔气的致密保护层，依赖于水泥砂浆与钢管道内壁紧密结合的程度。经实践分析有三种力起了重要作用，即水泥砂浆凝固硬结时体积收缩而紧附钢管内表面的摩擦力，水泥微粒的水化作用形成的凝胶体对钢管道内表面产生的胶结力，及因钢管道内壁粗糙与砂浆产生的机械咬合力，其针对中小管径的机械离心施工效果尤为明显，因其砂浆衬里层厚度较小，经离心后一次性成型，这三种力致使砂浆衬里层能牢固的附着在管内壁上。我们务必要细心研究，使客户放心满意。

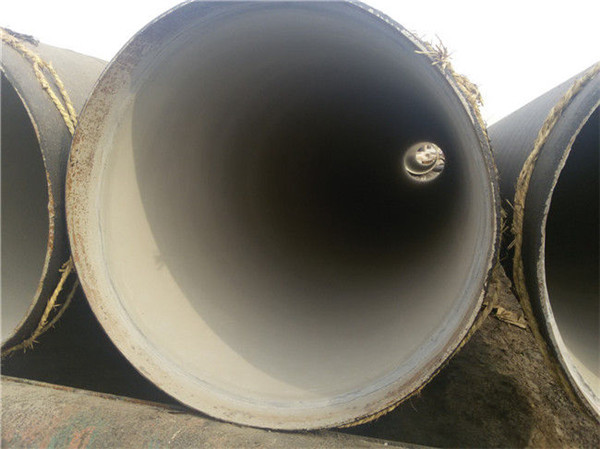

7.1?水泥的出厂证明及试验报告。7.2?砂的试验报告。水泥砂浆原材料是?水泥、沙子和水的混合物，通常制作时水、水泥、砂的比例是：0.6：1：3?。?水泥砂浆在使用时，还要经常按比例掺入一些添加剂如微沫剂?、防水粉等，以改善它的和易性与粘稠度。然后通过离管道喷涂机在钢管内壁形成8～16?mm的水泥涂层.我公司所能加工的管径范围是Φ325～Φ2220。内衬水泥砂浆防腐钢管是采用成型工艺，将搅拌好的水泥砂浆，在清理过的管道内壁上按照设计厚度要求，分一次或多次涂衬，经过一定时间养护后，形成一个与管内壁紧密结合的高强度圆壳体内衬层。
????一般直径800以上的大口径管道做水泥砂浆防腐时需加入铁丝网以增强水泥砂浆的坚固性，防止裂缝脱落。利用水泥砂浆特有的碱性，使管道内表面形成钝化膜而得到保护的技术，已被国内外水管道的内防腐广泛采用。在施工中，通过加入添加剂，提高养护期的温度、湿度则可以有效减少施工初期产生的裂缝。另外，水泥砂浆的最终收缩期为1-2年，钢管投入运行后，水泥砂浆长期在水中继续硬结，可使裂缝自动弥合，不影响防腐蚀的效果7.3?聚 柄 烯酸酯乳液出厂合格证。这是一整套流程，这样一来我们的质量就上去了，客户的信任度也就提高了。
同行业中的佼佼者举行研讨会，通过实践比较与砌筑砂浆相比，抹面砂浆具有以下特点：?①抹面层不承受荷载;?②抹面层与基底层要有足够的粘结强度，使其在施工中或长期自重和环境作用下不脱落、不开裂;?③抹面层多为薄层，并分层涂抹，面层要求平整、光洁、细致、美观④多用于干燥环境，大面积暴露在空气中。
水泥砂浆的施工有两种方法。一是地面离心法。主要适同于DN400口径以下的管道内衬施工。而是地下喷涂法，主要适用于DN700口径以上的管道在地下防腐施工。水泥砂浆防腐钢管的技术成熟吗？他的机械强度能达到客户的要求吗？根据国外实验的数据可以证明其机械强度。?钢管在受外压变形变扁平时，砂浆会产生“发状”裂缝，但要砂浆从管壁上剥离却是非常困难的，在口径DN800毫米壁厚为7.1毫米的钢管上，截取一米长的管段，涂衬11毫米厚的砂浆涂层，当扁平量7-8毫米时，可以看到“发状”裂缝的出现。当扁平量增加到50毫米时，裂缝逐渐增加到边部全管段，实验结果，管径1%的扁平量时产生“发状”裂缝，当扁平量为6-9%的场合，沙浆涂层开始崩裂，达到管径30%时剥落。这在施工中是决不允许发生的。据测定，在DN1100管子上，最小扁平量为15毫米，DN1800管上为21毫米。由此可见，管径的增大，产生裂缝的扁平量也随之增大。管道砂浆涂层的弯曲强度实验，这是一项测试水泥砂浆机械强度的有效方法。?
? 100号水泥砂浆是指它的强度是100kg/cm2，但是现在全部改成以MPa 为单位了， 100 号对应于 M10 。配合比根据原材料不同、砂浆用途不同而不同，以常用的 42.5 普通硅酸盐水泥、中砂配 100 （ M10 ）砌筑砂浆为例：水泥 305kg ：砂 1.10m3 ：水 183kg 。? 砂浆的标号有 M3 ， M5 ， M7.5 ， M10 ， M12.5 ， M15 ， M20 ， M25 ， M30 ， M40 几种。砂浆按用途分有砌筑、抹灰、接缝几种，和标号无关。水泥砂浆工作完成后还有最重要的一道工序，那就是风干。就是指在自然状态下风干 2-3 天。主要是防止在装运的途中由于颠簸导致水泥砂浆出现裂缝。
